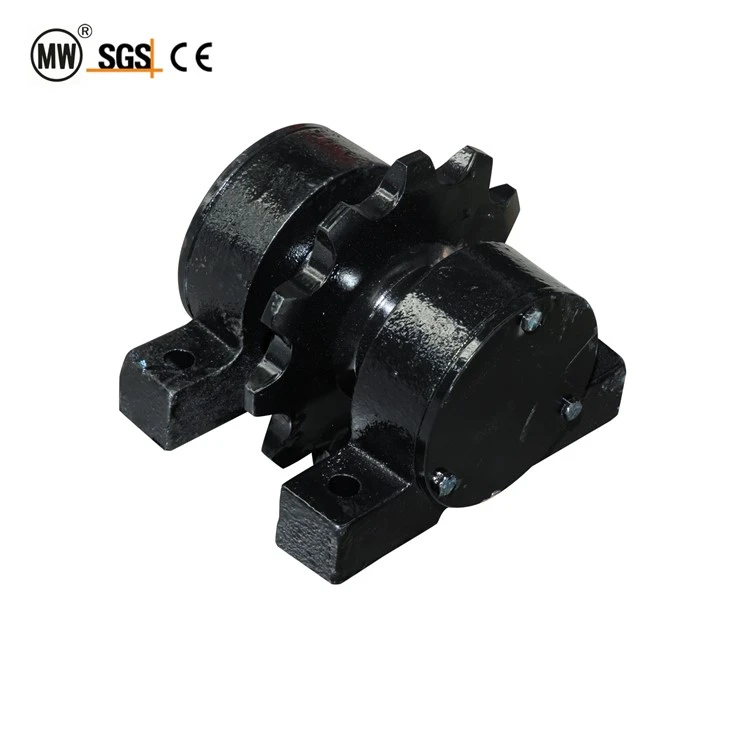

QXG200 Ta-uppspänningsenhet

Hangzhou Ocean Industry Co., Ltd. är en av de mest erfarna tillverkarna och leverantörerna av qxg200 ta-uppspänningsenheter i Kina. Välkommen till grossistanpassad qxg200 upptagningsenhet- till konkurrenskraftigt pris från vår fabrik. Bra service och kvalitetsprodukter finns tillgängliga.

Varje överliggande transportörsystem med sluten-slinga beror på två förankringspunkter: ett motordrivet kedjehjul i den främre änden som driver kedjeöglan och en driven returenhet vid den bortre änden som omdirigerar kedjan tillbaka mot drivningen med bibehållen exakt driftsspänning. QXG200 upptagnings-uppspänningsenhet/bakhjulsaggregatet fungerar som det andra ankaret - en specialbyggd-driven returände som är konstruerad speciellt för 200 mm stigning QXG-klass inneslutna-kedjor för överliggande transportörer som används i{9} pulverlackering, pulverlackering och pulverlackering. linjer.

Till skillnad från generiska mellanrullar anpassade från rem-transportörapplikationer, är QXG200-bakhjulsenheten konfigurerad runt ett kuggförsett returdrev vars profil exakt matchar kedjestigningen på 200 mm. Detta stignings-matchade ingrepp eliminerar ingreppsfelen mellan kedje och kedjehjul som generiska returhjul introducerar --fel som visar sig som rytmisk vibration, accelererat länkslitage- och hörbart kedjeslag vid hastigheter över 5 m/min. Den integrerade spännmekanismen (tillgänglig i fjäder--belastad och gravitations--viktskonfigurationer) kompenserar kontinuerligt för kedjeförlängning som ackumulerats genom termisk cykling (–20 grader till 200 grader), slitage-inducerad stigning och last{14}}beroende sträckning över kretsen.

Som en driven returändkomponent snarare än en aktiv drivenhet absorberar QXG200-upptagningsenheten inget motorvridmoment och kräver ingen elektrisk anslutning. Dess enda mekaniska ansvar är: (1) tillhandahålla en jämn omkastning av kedjans riktning med låg-friktion; (2) bibehålla en kalibrerad rygg-spänning i kedjeöglans returben; och (3) tillåta underhållspersonal att justera, mäta och låsa kedjespänningen från en enda åtkomstpunkt vid linjens bortre ände. Enheten levereras som en bult-sammansättning som är kompatibel med standard QXG200 72 × 68 × 4 mm innesluten I-balkspårprofil.

I en QXG överliggande transportörkrets bildar kedjan en kontinuerlig slinga: drivhjul → processbana (bås, ugnar) → drivna bakhjul → returben → tillbaka till drivhjul. Det drivna bakhjulet har tre sammankopplade funktioner som direkt påverkar kedjans livslängd, driftljud och lackkvaliteten-:

Omkastning av kedjans riktning.Vid transportörens bortre ände tar bakhjulsdrevet emot kedjeöglan från processbanan och dirigerar om den till returbenet. Den tandade kedjehjulsprofilen säkerställer att varje 200 mm stigningslänk greppar rent utan att-påverkas vid kugg-spetskontakten - förutsatt att kedjehjulet är korrekt anpassat till kedjestigningen.

Reglering av rygg-spänning.Utan aktiv spänningskontroll tillåter ett slak returben kedjan att viska, vibrera och eventuellt hoppa över tänder vid drivhjulet - vilket ger ojämn linjehastighet, variation i färg-tjocklek och för tidigt slitage av kedjehjul. Den integrerade spänningsmekanismen upprätthåller en kalibrerad för-förbelastning i returbenet och absorberar kedjans förlängning när den ackumuleras.

Bär-kompensationsbehållare.Kedjelänkar förlängs under tusentals drifttimmar när stift-bussningsgränssnitt slits. Upptagningens-justeringsområde ger slagkapaciteten att absorbera denna tillväxt innan kedjan måste förkortas eller bytas ut -, vanligtvis 3–5 % av den totala öglans längd innan om-spänningen är slut.

QXG200-upptagningsenheten- erbjuds med två distinkta spänningsarkitekturer. Valet beror på transportbandets längd, temperaturfluktuationsgraden och önskad nivå av hands-automatisering:

Fjäder-Belastad spänning (S-Typ)

En spiralformad kompressionsfjäderenhet trycker bakhjulets kedjehjulsmonteringsplatta utåt mot kedjeöglan och bibehåller en för-bakåtställd-spänning. Fjäderförspänningen- är justerbar via en gängad spännbult som är åtkomlig från enhetens utsida.

QXG200 upptagnings-uppspänningsenhet/bakhjulsenhet är konstruerad för att samverka med den vanliga 200 mm stigningen inneslutna-bandtransportörkedjan som löper inom en 72 × 68 × 4 mm I- balkprofil.

Obs: Upptagningsenheten- levereras som en för-monterad bult-tillsammans, inklusive bakhjulets kedjehjul, lagerhus, spänningsmekanism (fjäder eller viktlänk), spår-monteringsfästen och M12/M16-ankarbultar för golv- eller överliggande konstruktionsfäste. Kedja ingår ej; beställs separat som QXG200 drivkedja per meter.
