Oljeuppfångningsplatta med dubbel rundad ände för böjd överliggande transportör

Hangzhou Ocean Industry Co., Ltd. är en av de mest erfarna tillverkarna och leverantörerna av dubbla rundade oljefångarplattor för böjda överliggande transportörer i Kina. Välkommen till grossistanpassad oljeuppfångningsplatta med dubbla rundade ändar för böjd överliggande transportör till konkurrenskraftigt pris från vår fabrik. Bra service och kvalitetsprodukter finns tillgängliga.

På varje QXG innesluten-bana överliggande transportörkrets är de horisontella och vertikala kurvorna där kedjan löper under ihållande lateral eller vertikal acceleration. Till skillnad från övergångszonen - där kedjan bara börjar gå in i kurvan och centrifugalkrafterna rampar upp - är böjsektionens kropp där centrifugalkraften når sin fulla, stabila-tillståndsstorlek och bibehåller den under hela bågen. Detta är zonen för maximalt varaktigt oljeskydd, och det är den operativa miljön somdubbel rundad oljeuppfångningsplattaär konstruerad för att skydda.

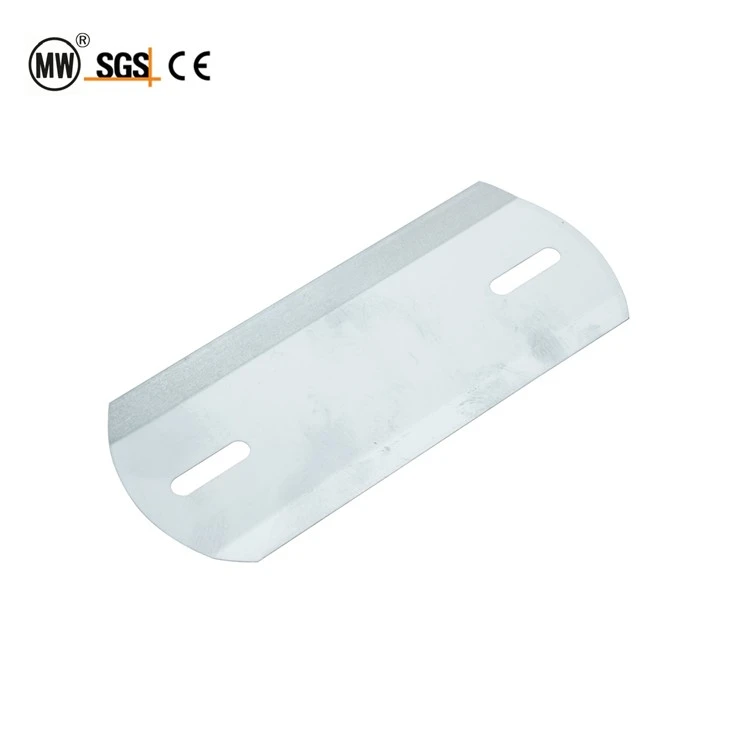

Den dubbla rundade oljeuppsamlingsplattan (även kallad en böj-sektion full-bågdroppbricka, kurva-kroppsoljeuppsamlare, eller dubbel-krökt-ändfångstråg) är en formad stål- eller rostfritt stålbricka vars hela kropp följer bågspårets båge. Båda ändarna av plattan är avrundade - var och en matchar böjningsspårets radie - så att plattan kan sammanfogas sömlöst med enkla avrundade ändövergångsplattor vid både kurvingångstangensen och kurvutgångstangensen. Plattan har ingen rak sektion; dess fulla längd är ett bågsegment som vanligtvis täcker 45 grader, 90 grader eller 180 grader av böjspårets omkrets, beroende på kurvgeometrin och den valda modulära panelstorleken.

Den tekniska premissen för den dubbla rundade ändplattan skiljer sig fundamentalt från både den raka ändplattan och den enda rundade ändövergångsplattan. En rak ändplatta är utformad för tyngdkraftsdominerande-oljefångning: droppar faller vertikalt och plattans platta golv samlar upp dem. En enda rundad ändplatta är utformad för övergångssprängningen: den hanterar den tillfälliga spetsen i oljeskyddet när kedjan går in i kurvan. Men den dubbla rundade ändplattan är designad för ihållande centrifugaloljefångning: genom hela bågen slungar centrifugalaccelerationen kontinuerligt smörjmedlet utåt från kedjans stift-bussningsgränssnitt och styrhjulslager med konstant hastighet, och plattans krökta kropp måste fånga upp denna jämna utåtgående ström under hela kurvans varaktighet. Detta kräver en platta med större djup, styvare sidoväggar och en krökt dräneringsbana som leder uppsamlad olja längs bågen mot en utloppspunkt utan att samlas vid kurvans yttre radie.

Oljekontaminationsutmaningen i en kröksektion skiljer sig kvalitativt från allt på ett rakt spår. Att förstå fysiken avslöjar varför en ändamålsenlig-byggd hel-bågplatta är nödvändig snarare än att bara förlänga övergångsplattor för att täcka kurvkroppen:

Stadig-centrifugalacceleration.När kedjan färdas genom en horisontell kurva med radien R med hastighet v, upplever varje komponent en ihållande sidoacceleration av en=v²/R riktad utåt från kurvans centrum. För ett QXG250-system som körs med 8 m/min genom en R800-kurva är denna acceleration ungefär 0,013 m/s² - liten jämfört med gravitationen, men bibehålls kontinuerligt under hela bågen. Över en 90-graders kurvförflyttning som tar 15–20 sekunder pumpar denna konstanta utåtriktade kraft gradvis ut smörjmedel ur stift-bussningsspelen och styrhjulstätningarna med en hastighet som är 3–5 gånger högre än dropphastigheten för den raka-sektionens baslinje.

Oljemigrering mot den yttre radien.Inne i fångstplattan sitter inte uppsamlad olja stilla. Centrifugalacceleration verkar på den sammanslagna oljan precis som den verkar på kedjan, och trycker vätskan mot den yttre sidoväggen av den böjda brickan. I en 90 graders kurva ackumuleras olja företrädesvis vid 45 graders position på den yttre radien, vilket skapar en lokaliserad djup pool som kan svämma över sidoväggen om plattan inte är tillräckligt djup eller om dräneringsvägen inte leder olja mot en utloppsport. En rak platta eller övergångsplatta installerad inuti en kurva tar inte hänsyn till denna yttre-radiekoncentration och kommer att svämma över vid ytterväggen långt innan dess totala kapacitet uppnås.

Curve-exit droppburst.När kedjan lämnar kurvan och återgår till rak löpning, orsakar det plötsliga upphörandet av centrifugalkraften en momentan reversering: smörjmedel som hade tryckts utåt strömmar nu tillbaka mot stiftets-bussningens mittlinje, och denna omfördelning frigör en sekundär droppskur vid kurvans utgångstangentpunkt. Den dubbla rundade ändplattans utgångs-böjda ändterminal täcker denna utgångsburstzon, precis som dess ingångs-sidoterminal täcker ingångsskuren. En platta med bara en rundad ände skulle lämna utgången oskyddad.

Vertikal böj gravitation-svalldynamik.I vertikala kurvor (fall och stigningar) ändras kedjans lutningsvinkel kontinuerligt genom bågen. Smörjmedel inuti varje stift-genomgångsavstånd strömmar nedåt längs stiftets axel, och flödesriktningen vänder vid kurvans inflexionspunkt. Detta innebär att oljeavfallshastigheten inte når en topp vid kurvingången utan vid vändpunkten - mitten av bågen. En dubbel rundad ändplatta som täcker hela bågen säkerställer att denna mittbågsböjningsvåg fångas upp, vilket en kortare övergångsplatta som avslutas vid tangentpunkten skulle missa helt.

Produktions-kontaminationsrevisioner visar konsekvent att krökningssektionens kropp -, inte övergångszonen, och inte raksträckorna - står för den enskilt högsta densiteten av olje-fall per spårlängdsenhet. En 90 graders horisontell kurva som endast representerar 5 % av den totala spårlängden kan generera 25–40 % av den totala olje-droppvolymen på linjen. Den dubbla rundade ändplattan är den enda spärrplåtsgeometrin som adresserar denna koncentration direkt genom att ge full-bågtäckning konstruerad för ihållande centrifugalförhållanden.

Den dubbla rundade oljeuppfångningsplattan är den mest komplexa-plåttypen att tillverka, eftersom hela kroppen är ett bågsegment snarare än en rak sektion med ett krökt bihang. Formningsprocessen, materialvalet och den strukturella förstärkningen återspeglar alla kraven för full-bågsplacering:

Material & Ytskydd

Full-bågkroppsgeometri

Till skillnad från raka änd- eller enkelrundade ändplattor, som har en linjär kroppssektion, är den dubbla rundade ändplåtens hela golv en krökt plåt som följer böjspårets båge. Plåten är rull-formad till den specifika böjningsradien med hjälp av justerbar rull-formningsverktyg, vilket säkerställer att krökningen är kontinuerlig och jämn utan plana eller veck längs bågen. U-kanalens sidoväggar formas samtidigt med golvet, så hela tvärsnittet behåller sin form runt kurvan. Båda ändavslutningarna skärs rakt mot bågtansen, vilket ger två matchande böjda -ändprofiler som kan förenas med enkla rundade ändövergångsplattor eller till intilliggande dubbelrunda ändpaneler.

Modulärt bågpanelsystem

För kurvor som överstiger 90 grader (vanligt i transportörkretsar med 180 graders returslingor eller sammansatta riktningsändringar) levereras spärrplattan som modulära bågpaneler som bultas ihop vid båg-segmentskarvar. Varje panel täcker ett standardbågsegment (45 grader eller 90 grader), och skarvarna mellan panelerna använder samma flexibla silikonpackningssystem som används vid övergångs-till-böjgränssnittet. Detta modulära tillvägagångssätt gör att alla kurvvinklar från 45 grader till 360 grader kan täckas utan anpassade verktyg, och individuella paneler kan tas bort för rengöring eller inspektion utan att demontera hela kurvtäckningen.

Monteringssystem

Den dubbla rundade gavelplåten monteras på böjbanans stödfästen med intervaller längs bågen. För en 90 graders panel används tre monteringspunkter: en vid varje tangentände (som matchar den enda rundade övergångsplattans tangent-punktsflikar) och en vid bågens mittpunkt på 45 grader. Mittpunktsfästet är kritiskt - det motstår sidokraften från centrifugalböjd olja som träffar den yttre sidoväggen, vilket annars skulle få plattan att förskjutas inåt mot kedjebanan. M8 eller M10 bultar med plana brickor och nylon-låsmuttrar används vid alla monteringspunkter; ingen svetsning krävs.

Den dubbla rundade oljeuppfångningsplattan levereras i konfigurationer som matchar varje QXG-kedjeserie, böj-spårradie och erforderlig bågtäckningsvinkel. Följande tabell täcker standardproduktsortimentet:

Obs! När du beställer, ange kedjeserie, böj-spårradie, bågsegmentsvinkel (45 grader /90 grader /180 grader), kurvriktning (horisontell-vänster, horisontell-höger, vertikal-upp, vertikal-ner och material. För kurvor med icke-standardradier eller bågvinklar är anpassad rullformning tillgänglig med en ledtid på 15–20 arbetsdagar. För sammansatta kurvor (samtidig horisontell och vertikal krökning) kan en anpassad dubbel-plan platta konstrueras på begäran.

Den dubbla rundade ändplattan fungerar inte isolerat - den är den centrala komponenten i ett tre-plattsystem som ger kontinuerlig oljeinneslutning från raksträckan, genom övergångszonen, över hela böjsektionen, genom utgångsövergången och tillbaka till raksträckan. Att förstå hur de tre plåttyperna delar detta ansvar säkerställer korrekt systemspecifikation:

I en typisk QXG250-transportörkrets med åtta 90 graders horisontella kurvor, skulle det kompletta olje-inneslutningssystemet bestå av: 8 dubbla rundade ändböjs-sektionsplattor (en per kurva), 16 enkla rundade ändövergångsplattor (två per kurva: in- och utgång), och raka ändplattor som täcker kurvorna. Den dubbla rundade ändplattan är systemets mittpunkt - den hanterar den högsta oljetätheten- per längdenhet och är den enda platttypen som är konstruerad för ihållande centrifugalförhållanden.

Hel-bågrulle-formad kropp.Hela plattkroppen är rullformad- till böjningsspårets radie, vilket ger en kontinuerlig krökt U-kanal utan raka sektioner, inga veck och inga plattor. Detta säkerställer att plattan följer banans båge exakt och ger enhetlig oljefångning längs hela kurvans längd, inte bara vid tangentpunkterna.

Asymmetriska sidoväggar-höjder.Den yttre-radiesidoväggen är 5 mm högre än den inre-radieväggen, vilket ger extra inneslutningsdjup exakt där centrifugalkraften driver oljepoolen. Denna asymmetri förhindrar översvämning vid ytterväggen - det felläge som skulle uppstå om båda väggarna hade samma höjd och ytterväggen fick full centrifugalbelastning.

Yttre-vägg längsgående förstyvningsvulst.En pressad längsgående vulst löper längs den yttre sidoväggen i mitten-höjd, vilket ökar dess motstånd mot den laterala oljetrycksbelastningen- utan att tillföra materialtjocklek. Denna pärla förhindrar den yttre väggen från att böjas inåt under det ihållande hydrostatiska trycket från den centrifugalt poolade oljan, vilket skulle minska väggens effektiva inneslutningshöjd.

Modulärt båg-panelsystem.Standard 45 graders, 90 graders och 180 graders bågpaneler kan skruvas ihop för att täcka valfri kurvvinkel från 45 grader till 360 grader. Detta modulära tillvägagångssätt eliminerar behovet av anpassade verktyg på icke-standard kurvvinklar och gör att individuella paneler kan tas bort för rengöring eller inspektion utan att demontera hela böjsektionen-.

Tre-bågsmontering.En 90 graders panel är säkrad i tre positioner: ingångstangent, 45 graders mittpunkt och utgångstangent. Mittpunktsfästet är det strukturella ankaret som motstår centrifugaloljetrycket på ytterväggen. Detta tre-punktssystem är stabilare än det två-punkts (tangent-till-tangent) montering som används på övergångsplattor, eftersom bågkroppen utsätts för fördelad sidobelastning snarare än endast ändbelastning-.

Dräneringsport för yttre-vägg vid centrifugalpoolen.Dräneringsporten är placerad vid den yttre sidoväggen i 45 graders position (90 graders panel) eller 90 graders position (180 graders panel) - punkten för maximal oljeackumulering under ihållande centrifugalbelastning. Denna placering gör det möjligt för den sammanslagna oljan att tömmas vid den punkt där den naturligt samlas, snarare än att kräva att oljan flödar längs bågen till en avlägsen dräneringsplats.

Den dubbla, rundade oljeuppfångningsplattan är designad för användning i samma miljöförhållanden som QXG:s inneslutna-bantransportörsektioner som den betjänar. Följande parametrar definierar dess nominella prestandaomslag:
