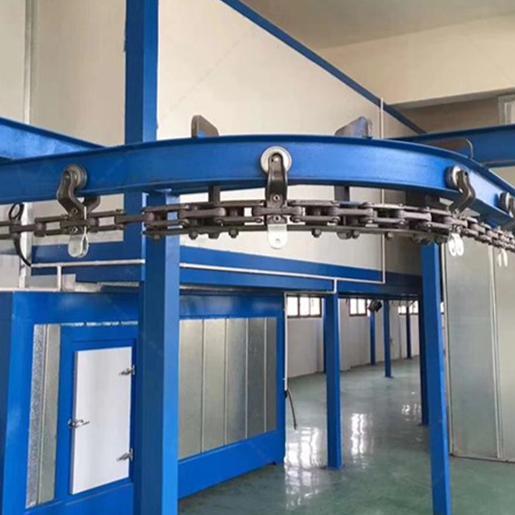

Heavy Duty hängande transportörer

Enheten antar en direktkopplad cykloidal pinwheel-reducerande transmissionsstruktur, som har hög transmissionseffektivitet och pålitlig rörelse. Drivramen är uppdelad i inre och yttre ramar. När oväntade situationer som resistansöverbelastning inträffar, rör sig den inre ramen i förhållande till den yttre ramen, och färdbrytaren fungerar för elektriskt skydd. Överföringsanordningen bör placeras högt på linjen med större spänning, och bekvämligheten med upphängning och underhåll bör också övervägas.

Enheten använder en planetreducerande remtransmission. Standarddrivhjulet har 10 tänder. För speciella behov kan ett 13-tanddrivhjul tillhandahållas under förutsättningen att reduceringens styrka säkerställs. Hastighetsområde: 0,5 - 10m/min för smidig och stabil linjetransport. Rekommenderad linjär hastighet inom tillåten transportvolym är 2 - 6 m/min för livslängd. Med tanke på eventuella skador från överbelastningsolyckor är den utrustad med en säkerhetsnål. När den är överbelastad, skärs stiftet av omedelbart för att skydda frekvensomriktaren.

Spännanordningen säkerställer kedjespänning, kompenserar för installationsfel och kedjeförlängning på grund av spänning, slitage och temperaturskillnader. Det säkerställer initial spänning vid drivenhetens lindningspunkt och eliminerar negativa enheter i hela linjen. För XT80, XT100 och andra, bör spännaren placeras på en plats med mindre spänning, vanligtvis på en lägre plats nära baksidan av transmissionsenheten. Det bör inte finnas någon stor last nedåtlutning nära spännaren.

Svänganordningen är en horisontell omdirigeringsanordning som styr kedjan och vagnen att svänga mjukt längs banan. Den är installerad på linjens horisontella vändskenesektion. Svänganordningen kan delas in i tre strukturer: kedjehjulsrotation, mjuk hjulrotation och rullradsrotation.

Den används för horisontella svängar när transportörkedjan färdas. Standardradien är R305 mm till R815 mm med en vinkel på 180 grader. Den kan skäras i valfri grad beroende på installationsplatsens förhållanden. Horisontella armbågar kan också anpassas och bearbetas efter kundens behov.

Den används vid de stigande och nedåtgående punkterna i transportörkedjan. Den kan skäras i vilken vinkel som helst enligt förhållanden på installationsplatsen, men vinkeln bör inte vara större än 45 grader. Inverkan av avståndet mellan de två spridarna som är anslutna till de stigande och nedåtgående punkterna måste dock också beaktas.

När löparbanan passerar genom högtemperatursektioner såsom bakning, bör temperaturexpansionsfogar läggas till i båda ändarna av högtemperatursektionen. Den ena änden av temperaturutvidgningsfogen ska svetsas till spåret och den andra änden ska vara en glidhylsa med det andra spåret. Upprätthåll ett lämpligt mellanrum mellan de två skenorna för att kompensera för termisk deformation.
