Kraftig överliggande kedjetransportör

XT-serien för tunga-transportörer används allmänt bland konventionella överliggande transportörsystem. Med en hög grad av mekanisering och automatisering tillämpas de främst på produktionsprocesser med många sammankopplande arbetsprocedurer, korta takttider och relativt stabila bearbetningsmetoder.

Skicka förfrågan

produkt introduktion

Hangzhou Ocean Industry Co., Ltd. är en av de mest erfarna tillverkarna och leverantörerna av tunga kedjetransportörer i Kina. Välkommen till grossistanpassade tunga kedjetransportörer till konkurrenskraftigt pris från vår fabrik. Bra service och kvalitetsprodukter finns tillgängliga.

Kraftig överliggande kedjetransportör (XT-serien)

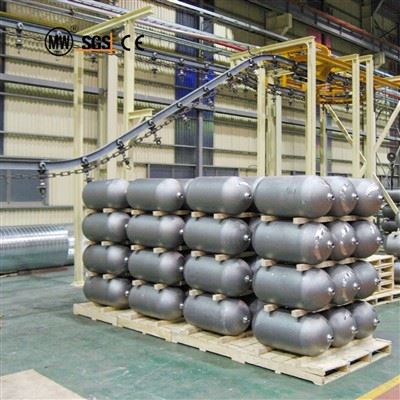

XT Series Heavy Duty Overhead Chain Conveyor är ett slutet-band överliggande transportörsystem byggt av Hangzhou Ocean Industry för anläggningar som måste flytta mycket tunga eller skrymmande arbetsstycken dygnet runt. Istället för att släpa laster över verkstadsgolvet, lyfter och bär den här överliggande transportören dem på en kontinuerlig -smidd kedja som löper längs en I-stålbalk som är upphängd ovanför produktionslinjen - vilket frigör värdefullt golvyta och håller varje arbetsstation fri.

Varje överliggande transportör vi bygger börjar med kedjan. XT-kedjan är formsmidd-, värmebehandlad och monterad till snäva toleranser, så den ger den dragkraft, utmattningsmotstånd och dimensionsstabilitet som krävs av kontinuerlig drift med flera-skift. Vagn, band och drivenhet är matchade till samma standard, vilket innebär att köpare får en enda, ansvarsfull källa för det kompletta transportsystemet istället för ett lapptäcke av delar.

Oavsett om du byter ut en åldrande upphängningslinje, utökar ett befintligt transportbandssystem eller designar en helt-ny färg-, torknings- eller monteringslinje från grunden, kan XT-seriens taktransportör utformas för att passa din byggnad. Horisontella kurvor, vertikala böjar, lutningar och fler-slingor stöds alla, så banan följer din process snarare än tvärtom.

Viktiga fördelar med XT Overhead Conveyor

Dö-smidd, värmebehandlad-kedja- hög draghållfasthet och stark motståndskraft mot slitage och utmattning gör att den överliggande transportören går smidigt i flera år.
Hög nyttolast per vagn- enkel-lyftkapacitet på 1,25 kN, 2,5 kN och 5 kN för XT80 (XT76.2), XT100 respektive XT160-modellerna.
Sann tre-dimensionell routing- kedjan artikulerar fritt i både det horisontella och vertikala planet, så den överliggande transportören kan klättra, sjunka och vända utan extra överföringsstationer.
Kontinuerlig-tjänstgöring- konstruerad för drift dygnet runt med låg stilleståndstid och lätt underhållsbelastning.
Brett arbetstemperaturfönster- standardkonfiguration klassad från -20 grader till 200 grader, lämplig för bakugnar, torkningstunnlar och andra högtemperaturzoner.
Valbara transporthastigheter- fem hastighetssteg finns tillgängliga för varje modell, och en frekvensomriktare kan monteras för att matcha din processtakttid.
Modulära spårsektioner- standard I-balkstorlekar (8#–16#) håller det överliggande transportsystemet ekonomiskt och lätt att utöka senare.
Anpassade lastbärare- hängare, spridare och fixturer kan designas utifrån din specifika produkt och process.

Teknisk specifikation

Tabell 1 - Kedje- och belastningsparametrar

Modell	Kedjestigning/länk (mm)	Kedjevikt (N/m)	Enkel-punktlyftkapacitet (kN)	Tillåten kedjespänning (kN)	Kedjebrytkraft (kN)
XT80 / XT76.2	80 / 76.2	38	1.25	10	Större än eller lika med 110
XT100	100	47	2.5	12.5	Större än eller lika med 220
XT160	160	90	5	25	Större än eller lika med 400

Tabell 2 - Parametrar för spår, hastighet, temperatur och effekt

Modell	Spår (vanlig I-stråle)	Banvikt (N/m)	Körhastighet (m/min)	Arbetstemperatur (grad)	Transportöreffekt (kW)
XT80 / XT76.2	8# , 10#	89.6 , 112	0.12~1.2 , 0.21~2.1 , 0.33~3.3 , 0.48~4.8 , 0.83~8.3	-20~200	1.1 , 2.2
XT100	12# , 14#	140 , 169	0.11~1.1 , 0.2~2.0 , 0.32~3.2 , 0.45~4.5 , 0.72~7.2	-20~200	1.5 , 2.2
XT160	14# , 16#	169 , 205	0.13~1.3 , 0.2~2.0 , 0.32~3.2 , 0.45~4.5 , 0.6~6.0	-20~200	2.2 , 3 , 4

Produktstruktur och nyckelkomponenter

Vagn (Där-Smidd Slide)

Vagnen är det lastbärande-hjärtat på transportören. Den bär vikten av arbetsstycket, spridaren och själva kedjan, och den absorberar den resulterande kraften som skapas av kedjespänningen i varje vertikal böj. Samtidigt håller den kedjan i rörelse exakt längs den designade spårlinjen. Där avståndet mellan två lastade vagnar längs linjen överstiger ungefär 800–900 mm, kan en extra lastvagn sättas in i mellanläget för att höja transporttätheten för transportören.

Modell	A	B	C	D	E
XT80	63.5	100	16	φ12	66
XT100	82	131.1	20	φ12	74
XT160	102	170.8	25	φ20	109

Måttkoder A–E följer vagnens ritning; Se den bekräftade ritningen för exakta toleranser.

heavy-duty-overhead-chain-conveyor-trolley-drawing

XT smidd kedja

Den smidda kedjan är dragelementet som drar hela transportören. För modellerna XT80 (XT76.2) och XT100 finns två kedjevarianter tillgängliga, och båda kan rotera fritt i horisontell och vertikal riktning - egenskapen som låter den överliggande transportören ta sig fram i snäva två-planskurvor utan speciella hörnenheter.

Modell	P	C	a
XT80 / XT76.2	80 (76.2)	1.5-2.5	Större än eller lika med 9 grader
XT100	100	1.5-2.5	Större än eller lika med 9 grader
XT160	160	2-4	Större än eller lika med 6 grader

P=stigning, C=frigångsområde, en=minsta kurvvinkel; se den tekniska ritningen för den exakta definitionen av varje kod.

overhead-conveyor-temperature-expansion-rail

Temperaturexpansionsskena

När den överliggande transportbanan passerar genom en hög-temperaturzon, såsom en bak- eller härdningsugn, måste temperaturutjämningsfogar monteras i båda ändarna av den varma sektionen. Ena änden av varje fog är fast svetsad till spåret; den andra änden är gjord som en glidhylsa som passar ihop med den intilliggande skenan. Ett definierat spelrum mellan de två skenorna är viktigt - det absorberar den termiska deformationen som orsakas av den varma miljön, förhindrar att spårsystemet skadas och håller den överliggande transportören igång smidigt.

Typiska applikationer

Bil- och motorcykelmontering, motor- och karosslackeringslinjer
Anläggningar för ytbehandling, galvanisering, pulverlackering och-doppning
Bearbetning av mat och dryck - bakning, torkning, frysning och steriliseringstunnlar
Verkstäder inom metallurgi, gjuteri och-värmebehandling
Tillverkning av hushållsmaskiner, hårdvara och möbel
Lager och distributionscenter behöver kontinuerlig vertikal cirkulation

Anpassningsalternativ

Modellval- XT80 (XT76.2), XT100 eller XT160, anpassad till din last och spårlängd
Banlayout- horisontella kurvor, vertikala kurvor, lutningar och fler-slingor
Drive arrangemang- flera kedjor tar-positioner och driver placeringar tillgängliga
Hastighetskontroll- fem fasta hastighetssteg per modell, eller variabel-frekvensfrekvens
Lastbärare- hängare, spridare och fixturer designade runt ditt arbetsstycke
Värmebeständig-konfiguration- expansionsfogar och lämpliga material för hög-temperaturzoner

Kvalitetssäkring & Service

Alla produktionsprocedurer vid Hangzhou Ocean Industry följer kvalitetsledningssystemet ISO 9001. Kedjor är formsmidda-och värmebehandlade i huset och kontrolleras sedan med avseende på stigningsnoggrannhet, hårdhet och brottbelastning före montering. Som en tillverkare av transportband med många års erfarenhet av export stöder vi köpare med konkurrenskraftiga priser,-leverans i tid, snabb teknisk respons och pålitlig efter-service.

Icke-standardtransportörer är välkomna: skicka oss din layoutskiss och lastdata, så kommer våra ingenjörer att designa och tillverka en tung kedjetransportör för att uppfylla dina speciella krav.

Vanliga frågor

Q1. Vad används en tung kedjetransportör till?

Det är en kontinuerlig överliggande transportör som bär tunga eller skrymmande laster ovanför arbetsområdet på en -smidd kedja och en -balkbana. Typiska användningsområden inkluderar målnings- och beläggningslinjer, hög-torkugnar, monteringslinjer och långa-cirkulation av delar mellan arbetsstationer.

Q2. Vilka industrier använder normalt denna överliggande transportör?

Bilindustri, motorcykel, hushållsmaskiner, hårdvara, möbler, livsmedelsförädling, ytbehandling, galvanisering och värmebehandling är de vanligaste sektorerna. Varje anläggning som behöver flytta tunga föremål kontinuerligt över golvet kan dra nytta av en överliggande transportör.

Q3. Hur mycket vikt kan den överliggande transportören bära?

En-lyftkapacitet är 1,25 kN för XT80 (XT76.2), 2,5 kN för XT100 och 5 kN för XT160. Tillåten kedjespänning och minsta brottkraft för varje modell anges i Tabell 1 ovan; total ledningskapacitet beror också på antalet vagnar och banutformningen.

Q4. Vilken XT-modell ska jag välja?

Välj modell enligt din maximala-stycksvikt, den erforderliga spårlängden och antalet lastade vagnar. Som regel kräver tyngre arbetsstycken och längre linjer de större modellerna XT100 eller XT160. Skicka oss dina lastdata så rekommenderar vi det mest ekonomiska alternativet.

F5. Hur lång kan transportledningen vara?

Linjelängden bestäms av den totala kedjespänningen, drivkraften och antalet kurvor i layouten. XT-serien är designad för långa kretsar med flera-kurvor, och våra ingenjörer kommer att bekräfta en genomförbar layout när dina ritnings- och lastdetaljer är tillgängliga.

F6. Kan transportören gå genom hög-temperaturugnar?

Ja. Standardkonfigurationen är klassad från -20 grader till 200 grader, och temperaturexpansionsskenor måste installeras i båda ändarna av en varm sektion så att banan kan expandera och dra ihop sig på ett säkert sätt.

F7. Vilka överföringshastigheter finns tillgängliga?

Fem hastighetssteg finns tillgängliga för varje modell, till exempel 0,12~1,2, 0,21~2,1, 0,33~3,3, 0,48~4,8 och 0,83~8,3 m/min för XT80. En variabel{11}}frekvensomformare kan också levereras så att driftshastigheten kan anpassas till din process.

F8. Vrider kedjan i både horisontell och vertikal riktning?

Ja. XT-kedjan roterar fritt i båda planen, vilket gör att den överliggande transportören kan följa en tre-dimensionell rutt med horisontella kurvor, vertikala kurvor och lutningar utan ytterligare hörnmekanismer.

F9. Kan övertransportören integreras med vår befintliga linje?

Ja. De modulära spåren och standard I-balksektionerna gör det enkelt att ansluta den överliggande transportören till befintlig produktionsutrustning eller att förlänga en linje som redan är i drift.

Q10. Vilka driv- och motoralternativ erbjuder ni?

Transportöreffekt sträcker sig från 1,1–2,2 kW för XT80 (XT76,2) och 1,5–2,2 kW för XT100 upp till 2,2–4 kW för XT160, beroende på modell och layout. Drivposition, växellådans utväxling och spänning kan anpassas till din platsförhållanden.

Q11. Hur installeras och stöds systemet?

Banan stöds från byggnadskonstruktionen genom standardfästen och hängare. Vi tillhandahåller layoutritningar och installationsvägledning, och vårt tekniska team kan ge råd om stödavstånd och gränssnittspunkter för din byggnad.

Q12. Vilket underhåll behöver en kedjetransportör?

Eftersom kedjan och vagnen är smidda-och värmebehandlade är rutinunderhållet lätt: regelbunden kedjesmörjning, inspektion av vagnens hjul och regelbundna kontroller av drivkomponenter är normalt tillräckliga för att hålla den övre transportören i gott skick.

F13. Kan du anpassa hängare och lastbärare?

Ja. Hängare, spridare och fixturer är designade kring ditt specifika arbetsstycke och din process, så att den överliggande transportören kan bära din produkt i den orientering som passar målning, torkning eller montering bäst.

Q14. Hur packas och skickas komponenterna?

Komponenter packas i lämplig industriell exportförpackning, med kedjor, vagnar, bandsektioner och drivenheter skyddade mot transportskador. Förpackningsmetod och leveransvillkor bekräftas med dig före leverans.

F15. Hur får jag en offert på en överliggande transportör?

Vänligen skicka din maximala belastning, erforderlig spårlängd, layoutskiss, arbetstemperatur och målhastighet. Med dessa detaljer kommer våra ingenjörer att föreslå en lämplig XT-modell och förbereda en offert för ditt transportbandsprojekt.

Företagsintroduktion

Hangzhou Ocean Industry Co., Ltd. är en specialiserad leverantör av ett komplett utbud av kedjor, kedjehjul, växlar, kuggstänger, kilremmar, remskivor, remskivor, kopplingar, bearbetade delar och överliggande transportsystem.

Vår uppriktighet i att betjäna kunder, vår förståelse för deras behov och en stark känsla av ansvar gentemot varje order har gett oss förtroende från köpare över hela världen. Med värdefull erfarenhet av att samarbeta med utländska kunder säljer våra produkter bra på de amerikanska, europeiska, sydamerikanska och asiatiska marknaderna. Våra produkter tillverkas på modern datoriserad maskiner och utrustning, i linje med höga kvalitetsstandarder och internationella avancerade kriterier.

Med många års erfarenhet inom den här linjen litar vi på våra konkurrenskraftiga priser,-engångsleverans, snabba svar, teknisk support-till hands och bra-efterförsäljningsservice. Alla våra produktionsprocedurer följer ISO 9001-standarderna, och vi kan även designa och tillverka icke-standardprodukter för att möta kundernas speciella krav. Kvalitet och kredit är det som håller ett företag vid liv, och vi kommer att tillhandahålla den bästa servicen och högkvalitativa produkter med all uppriktighet. Om du behöver någon information eller prover, vänligen kontakta oss så får du vårt svar inom kort.

Kontakta oss idag med din lastdata och layoutskiss - våra ingenjörer hjälper dig att välja rätt tunga kedjetransportör för din linje.
